ステップワゴンにTVキットの取付です。2025.11.04

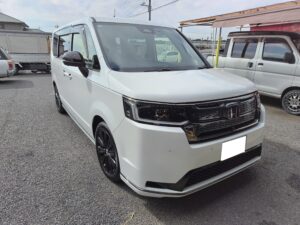

ホンダ　ステップワゴンです。
TVキットの取付でお預かりいたしました。

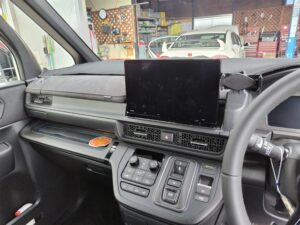

純正オプションのナビですので、走行中は映像が映りません。
なのでTVキットの取付依頼です。
TVキットの取付場所はナビ本体になりますので、ナビを取外さなくてはTVキットは
取付け出来ないので、ナビを取外していきたいと思います。

ナビを外すには、ナビの下にあるインナーパネルを外すのですが、パネルの構造上
Aピラーを先に外す必要があります。こんな面倒な構造にしなくても良いのにって思いながら

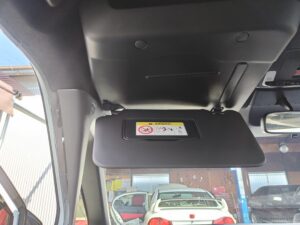

Aピラーを外そうといたしましたら、オプションのルーフコンソールが有るじゃないですか！！
こちらを外しませんとAピラーを外すことが出来ませんので、
先ずはルーフコンソールを外します。

2

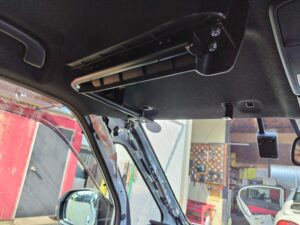

ルーフコンソールと、Aピラーの取外し完了です。

2

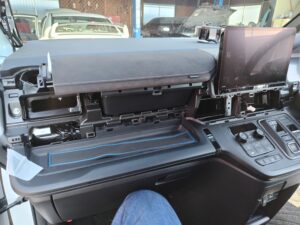

インナーパネルは手前に引っ張れば外れます。
外しますとモニターの下に有ります、１０ｍｍのナットを緩める事が出来るようになります。

2

2

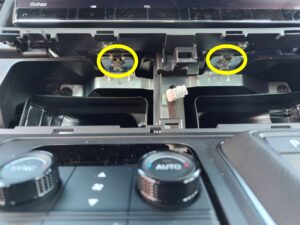

モニター後ろのカバーを外し、モニター下の２本のナットを緩めます。

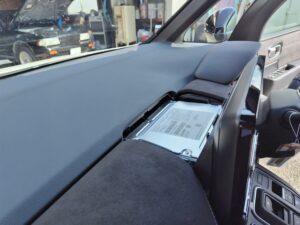

そうしますと、ナビ本体が手前に動きますので引っ張り出します。

2

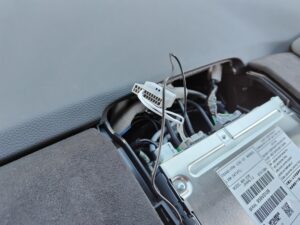

後はナビ本体にTVキットを純正カプラーの間に付けまして、ボディーアースをすれば
TVキットの取付は完了となります。
この後動作確認いたしまして、取外しましたパーツを元に戻しまして作業完了となります。
